LSA 336 Allschwilerstrasse / Morgartenring Basel: Verkehrstechnisches Projekt und VS-PLUS Parametrierung

Der Knoten LSA 336 Allschwilerstrasse / Morgartenring ist, zusammen mit seinen beiden Teilknoten, Bestandteil der Umgestaltung des Luzerner- und Wasgenrings in Basel. Im Mai 2014 werden das Steuergerät und die Aussenanlage der Anlage erneuert. RK&P wurde beauftragt das verkehrstechnische Projekt sowie die VS-PLUS-Parametrierung zu erstellen. An der Kreuzungsecke Allschwilerstrasse / Morgartenring befindet sich ein Tramdepot, welches von beiden Fahrtrichtungen befahren wird. Die Anlage wird neben Depotfahrten (Tram) und dem Individualverkehr von der Buslinie 36 und der Tramlinien 6 durchfahren.

Bei diesem komplexen Knoten (58 Signalgruppen, 76 parallele Eingänge und 10 serielle Meldepunkte) mussten für den Ablauf des Trambetriebs an der Anlage folgende zusätzliche Anforderungen erfüllt werden:

  • Vortrittregelungen bei konfliktierenden Tramanforderungen
  • Vortrittregelungen in Abhängigkeit mit der Befahrung der Weichen
  • und das Zusammenspiel der Weichenlagen (2 relevante Weichen) mit den Freigaben

Bauherrschaft
Bau- und Verkehrsdepartement des Kantons Basel-Stadt Mobilität | Verkehrssteuerung

Referenzperson
Herr Dieter Pöllendorfer

Bausumme
ca. CHF 50’000

Erbrachte Leistungen
Steuerungskonzept (inkl. Konzept öV-Management), Verkehrstechnischer Bericht, Vorgaben Grundversorgung, VS-PLUS-Parametrierung, Simulation mit VISSIM, Inbetriebnahme, Monitoring (inkl. Auswertungen öV-Wartezeiten, Justierungen)

Zeitraum
2013 bis 2014

  • Abbildung 1

    Verkehrstechnisches Projekt Morgartenring BS / LSA
  • Abbildung 2

    Verkehrstechnisches Projekt Morgartenring BS / LSA

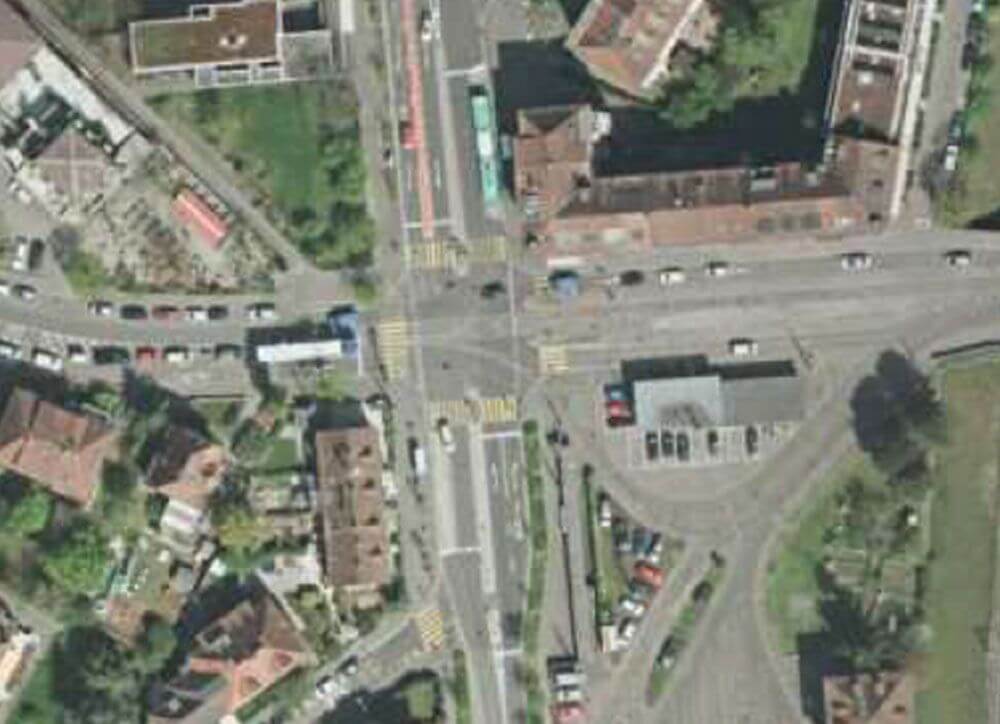

Abbildung 1: Knoten Allschwilerstrasse / Morgartenring

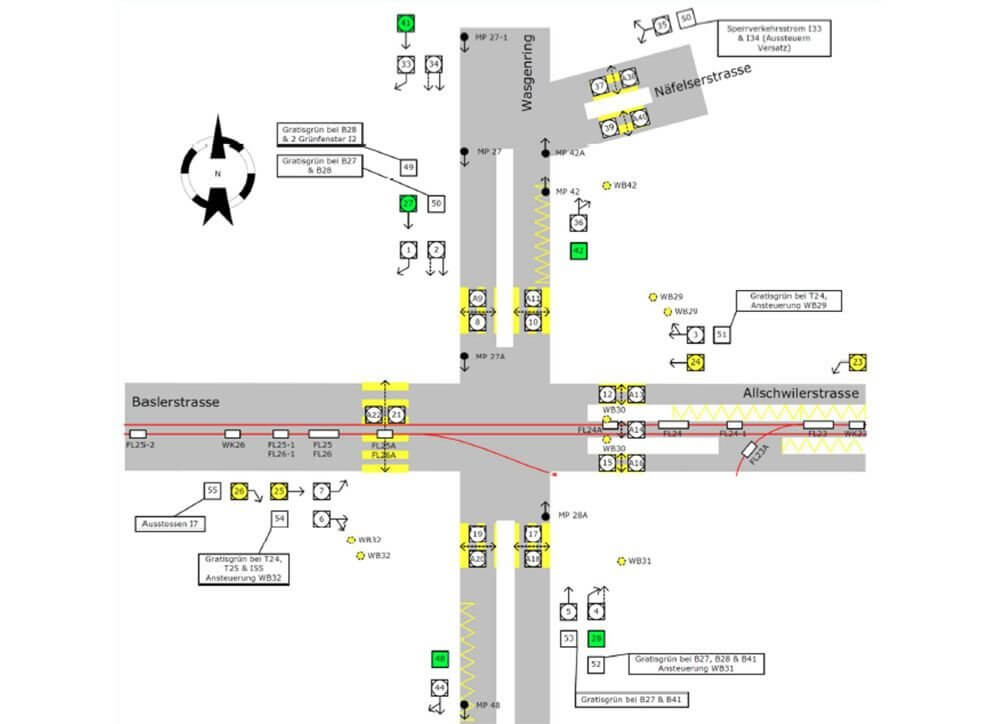

Abbildung 2: Prinzipschema (Ausschnitt) mit VS-PLUS Verkehrsströmen
